SystemProgramming Linking & Loading

Symbols

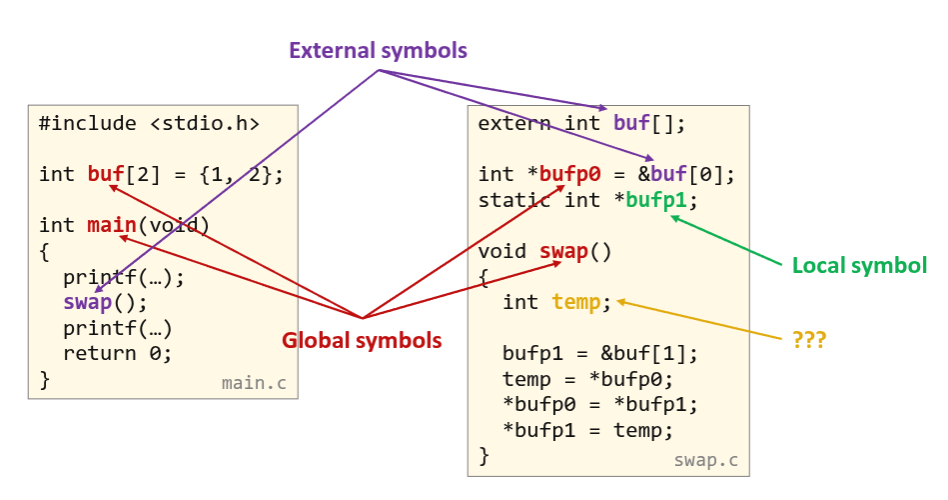

global symbol, external symbol, local symbol이 존재한다.

• global symbol: 모듈에 의해 정의된 symbol 중 다른 모듈에 의해 참조될 수 있는것.
  e.g. non-static variables, functions
• external symbol: global symbol이 어느 모듈의 입장에서 사용될 경우 external symbol로 불리게 된다.
  e.g. external
• local symbols: 해당 모듈에서만 쓰이는 symbol
  e.g. static

local variable은 symbol이 아니다

Symbol Strength

기본적으로 모든 symbol은 strong 속성을 가진다. 그리고 weak symbol은 명시적으로 요청한 경우에만 사용된다.

이 속성의 목적은 겹치는 symbol이 존재할 경우 어느 symbol을 할지 모르는 경우를 방지하기 위함이다.

#pragma weak weak_somesym_somename

Symbol Section and COMMON

Type	Common Section	Section	Remarks
Function	No (default / -fno-common)	.text	code
Global var	No (default / -fno-common)	.data / .bss	value != 0 → .data value == 0 → .bss
	Yes (-fcommon, GCC < v10)	COMMON / .data / .bss	uninitialized → COMMON (tentative); otherwise .data/.bss
*	External	UNDEFINED

여기서 COMMON은 이제 사용이 안 되는 부분인데 linker rule을 보면 알 수 있다.

Rule1. 여러 strong symbol은 금지. 단, COMMON은 예외
Rule2. strong symbol이 COMMON 안에 하나, 밖에 하나일 경우 COMMON 밖을 선택.
Rule3. 여러 COMMON symbol이 있을 경우 랜덤하게 선택.
=> 문제지점. 그래서 금지됨
Rule4. weak symbol, strong symbol이 있을 경우 weak는 strong으로 relocated

Rule3는 그냥 보더라서 프로그램의 integrity를 해칠 수 있고, 게다가 가짜 elf를 제공할 경우, poisoning도 가능하므로 금지됐다.

아래와 같이 lib를 static하게 빌드하되, common section을 사용한 경우,

gcc -o2 -fcommon -c trim.c
ar rcv libtrim.a trim.o

gcc -O2 -fno-common vlun vuln.c -L. -ltrim으로 빌드하더라도 라이브러리가 COMMON을 사용하므로 여전히 위험하다.

Take-aways!

• Avoid global variables!
• When using one,
  • Use static if possible
  • Initialize
  • Use extern
• Do not let other library access important data of your code.

Symbol Relocation

여러 object 파일들은 실행되면서 프로그램 메모리에 같이 올라가게 된다. 그리고 ELF 파일 자체는 다른 메모리에 뭐가 들어갈지 모르기 일단 자기의 정보들만 올린다 (Note: bss는 어차피 0이므로 실행파일 크기를 낮추기 위해 따로 저장한다). 그러나, 외부 symbol을 호출해야 할 때는 어떻게 할까?

예를 들어 main.c에서 foo.c의 foo()를 호출하는 경우를 예시로 들겠다.

objdump를 사용하여 살펴보면, call 부분은 아래와 같다.

22:  e8 00 00 00 00     call  27 <main+0x27>
            23: R_X86_64_PLT32   foo-0x04

보면 00 00 00 00으로 채워진 부분은 아직 linking이 일어나지 않은 부분이다. 23: R_X86_64_PLT32에 집중하자. 이것의 의미는 23번째, 즉 00 00 00 00 부분이 R_X86_64_PLT32 foo-0x04로 채워져야 함을 의미한다.

external varibles 또한 위와 비슷하게 나온다.

R_X86_64_PLT32는 relocation entry라고 부른다. 실제로 구조체로 구현되어 있으며 아래와 같다.

typedef struct{
    long offset;    // reference 기준 offset
    long type:32,   // relocation 타입
         symbol:32; // syboltable에서 index
    long addend;    // relocation expression의 addend
} ELF64Rela

이에 따라 23:R_X86_64_PLT32 foo-0x04을 해석해보면:

• 23: offset
• R_X86_64_PLT32: type
• foo: symbol
• -0x4: addend

Relocation entry type

아래 내용에서 4-byte relocation addr는 00 00 00 00 부분을 의미한다.

• R_X86_64_64/32[S]: 절대 주소. [S]는 sign 나타냄 4-byte relocation addr = 실제주소
• R_X86_64_PC32: object를 가리키는 PC-relative addressing PC + 4-byte relocation addr = 접근하려는 object
• R_X86_64_PLT32: PLT를 가리키는 PC-relative addressing PC + 4-byte relocation addr = 접근하려는 PLT

위 내용을 기준으로 실제로 계산하는 법을 다룬다.

예제

0: R_X86_64_64 buf [+0]
=> *(void *)((char *) (addr_of_section + r.offset(=0:))) = *(__int64 *)((char*)(addr_of_r.symbol + r.addend(=[+0])))

5: R_X86_64_PC32 foo-0x4
=> *(void *)((char *) (addr_of_section + r.offset(=5:))) = *(__int64 *)((char*)(addr_of_r.symbol + r.addend(=[-0x4]) - [address_of_section + r.offset(=5:)]))

복잡해보이니 쉽게 아래에 정리해보았다.
당연히, 아까 00 00 00 00 부분을 바꾸는 것이 목적이다. 그래서 addr_of_section + r.offset(=5:) 주소를 목적지로 하는 것이다. 아까 처음 예시에서도, 22: e8 00 00 00 00 이었으므로 00이 시작하는 23을 offset으로 정의한 것이다. 거기에 무슨 값을 저장할거냐면, pc-relative addressing으로 정의한 foo 함수의 주소를 넣을 것이다. 그러면 자연스레 call foo가 되기 때문이다. 원래 주소가 r.symbol + r.addend이었으므로 거기에 section + r.offset을 빼주면, pc-relative한 주소가 될 것이다. 어? 근데 왜 r.addend가 4가 되는 것인가 의문이 들 것이다. 이것은 이미 PC가 증가했을 거기 때문에, 00이 끝나는 지점을 기준으로 pc를 생각하면 section + r.offset + 4가 되었을 것이다. 이것을 보정해주기 위해 -0x4바이트를 r.addend에 저장한 것이다.

x86_64는 가변 길이 ISA이다. 다행히 가변 길이와 상관없이 $RIP(PC)는 무조건 다음 instruction을 가리킨다.

한편 이것을 활용한 reversing 방어 기법도 있다.

결과적으로는 우리가 당연히 기대하는 방식으로 relocation이 이루어진다. 그러므로 그것을 염두해 두고 이해하면 어려움이 적다.
